1.1. Echantillonnage temporel

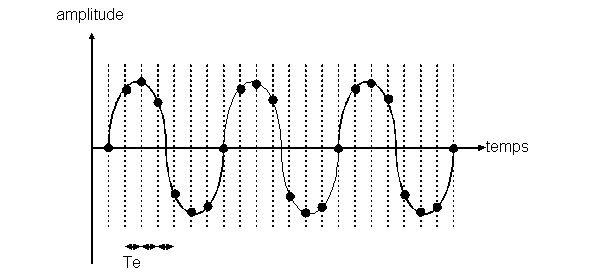

a) Passage du temps continu au temps discret
- mesure d'un signal toutes les Te secondes; Te = période d'échantillonnage
- 1/Te = Fe = fréquence d'échantillonnage (11.025 Hz, 22.050 Hz, 44.100 Hz, 48.000 Hz)
b) Fréquence d'échantillonnage
- oreille humaine = 20 Hz à 20.000 Hz
- fréquence de Nyquist : Fe > 2*Fmax => échantillonnage à 2*20.000 Hz = 40.000 Hz
- Etats-Unis (vidéo) => 44.100 Hz
Examples
- CD : 44.100 Hz
- DAT : 48.000 Hz
- radio : 32.000 Hz
- Sonic Solution : 96.000 Hz
CoolEdit96 : Bartok, Drum à 44100-22050-11025 Hz
c) Sous-échantillonnage (repliement spectral, aliasing)
si échantillonnage à Fe < Fmax
exemple : au cinéma, roue de voiture qui tourne à l'envers, chemise à rayures, ...

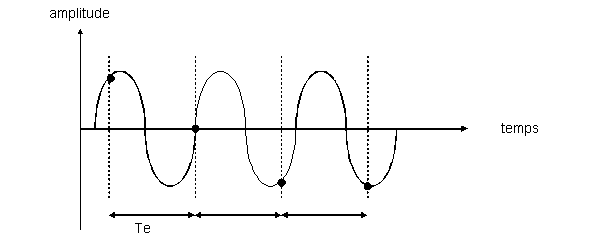

Interprétation temporelle:

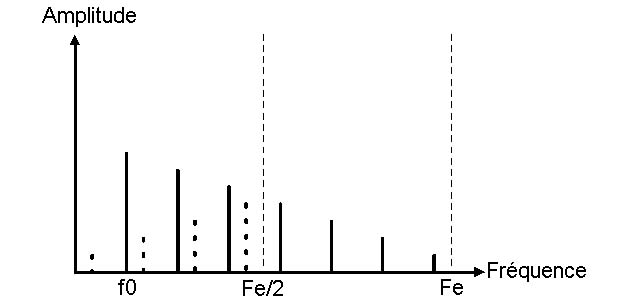

Interprétation fréquentielle:
Solution: filtrage du signal avant échantillonnage (ancien Mac problèmes à Fe=32.000 Hz)
CoolEdit96 : illustration de l'aliasing fréquentielle
